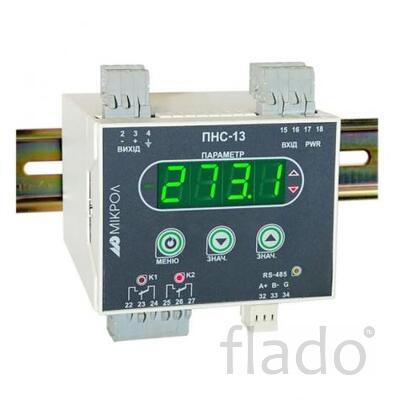

Преобразователь ПНС-13 предназначен для непрерывного преобразования сигналов переменного тока в унифицированный аналоговый одно- или двухполярный сигнал постоянного тока, а также обработки, преобразования и отображения текущего значения входного сигнала на встроенном четырехразрядном цифровом дисплее.
Технические характеристики
Параметры
Значения
Количество аналоговых входов
1
Диапазон изменения входного сигнала
Переменный ток частотой 50 ± 20 Гц
от 0 А до 1 A,
от 0 А до 2,5 A
от 0 А до 5
Разрешающая способность АЦП
16 разрядов
Предел допускаемой основной приведенной погрешности измерения входного сигнала
± 0,25 %
Предел допускаемой дополнительной погрешности, вызванной изменением температуры окружающей среды
< 0,2 % / 10 °С
Предел допускаемой дополнительной погрешности, вызванной изменением напряжения питания от номинального значения в диапазонах
0,1 %
Предел допускаемой дополнительной погрешности, вызванной действием постоянных магнитных или переменных полей сетевой частоты с напряженностью до 400 А/м
0,2 %
Предел допускаемой дополнительной погрешности, вызванной изменением сопротивления нагрузки на 50% от допустимого значения сопротивления нагрузки
0,2 %
Время преобразования
не более 6 сек
Предельная перегрузка (от диапазона входного сигнала)
в 5 раз
Максимальное время перегрузки
не более 5 сек
Гальваническая развязка аналогового входа
вход гальванически изолирован от аналогового выхода и остальных цепей, напряжение гальванической развязки не менее 4000 В
Количество аналоговых выходов
1
Тип выходного аналогового сигнала
унифицированные (ГОСТ26.011-80) Постоянный ток: От 0 (-5) мА до 5 мА, Rн 2000 Ом От 0 (-20) мА до 20 мА, Rн 500 Ом От 4 мА до 20 мА, Rн 500 Ом Напряжение постоянного тока: От 0 (-10) В до 10 В, Rн 2000 Ом
Величина пульсации выходного сигнала постоянного тока и напряжения
0,25 % верхней границы изменения выходного сигнала
Количество дискретных выходов
2
Тип выхода
открытый коллектор (NPN транзистора)
Максимальное напряжение коммутации
40 В постоянного тока
Максимальный ток нагрузки каждого выхода
100 мА
Гальваническая развязка дискретных выходов
выходы гальванически изолированы между собой, от входа и остальных цепей, напряжение гальванической развязки не менее 500 В
Сигнал логического «0» Сигнал логической «1»
разомкнутое состояние транзисторного ключа Замкнутое состояние транзисторного ключа.
Вид нагрузки
активная, индуктивная
Количество дискретных выходов
2
Тип выхода
переключающие контакты реле
Максимальное напряжение коммутации переменного тока (действующее значение)
250В
Максимальное значение переменного тока
8 А при резистивной нагрузке
3 А при индуктивной нагрузке (cos=0,4)
