Блок БПТ-3 предназначен для непрерывного пропорционального преобразования сигнала с датчиков тензорезистивного типа для измерения механических сил и деформации(в дальнейшем — тензодатчики) в токовой сигнал для систем автоматического дозирования, взвешивания. Блок применяется для совместной работы с вычислительными комплексами имеющими вход для подключения стандартного аналогового сигнала.
Преобразователь может быть использован в системах автоматизированного регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.
<h4>Комплект поставки</h4>
Блок БПТ-3
паспорт
руководство по эксплуатации
<h4>Устройство и работа</h4>

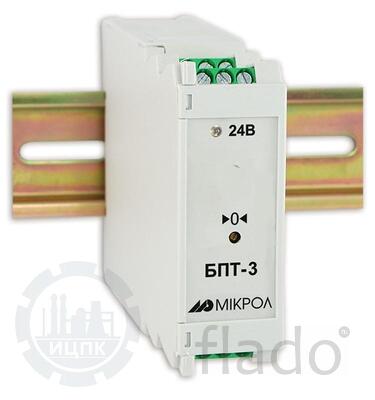

Блок БПТ-3 конструктивно выполнен в литом ударопрочном пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата блока, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиодов, которые размещены на плате, обеспечивается сквозь отверстие в передней панели корпуса.
Выбор входных сигналов осуществляется с помощью блоков перемычек, расположенных внутри блока. Питание блока осуществляется постоянным напряжением 24 В. Напряжение питания через диодный выпрямитель поступает на импульсный преобразователь, который формирует напряжение, необходимое для питания блока и обеспечивает гальваническую развязку от цепей питания. Светодиод на передней панели блока своим свечением сигнализирует о наличии напряжения питания на входе блока.
<img alt="Рис.1. Габаритный чертеж блока БПТ-3" src="//ris.1.-gabaritnyy-chertezh-bloka-bpt-3.jpg" width="400" height="198"><em>Рис.1. Габаритный чертеж блока БПТ-3</em>
