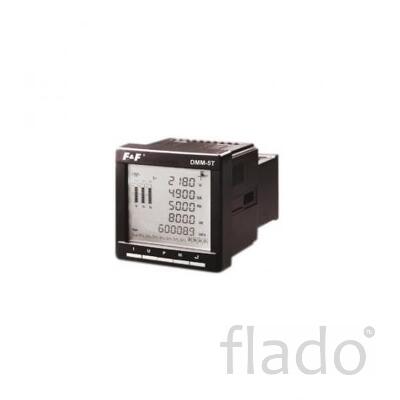

Анализатор параметров электросети DMM-5T предназначен для мониторинга параметров трёхфазной электросети.
Особенности
с помощью трансформаторов тока либо непосредственно (5A) измерение фазных токов
с помощью трансформаторов тока либо непосредственно (230/400В) измерение фазных и междуфазных напряжений
измерение частоты
измерение мощности активной, реактивной и полной
значение минимальные и максимальные
измерение коэффициента мощности
четырёхквадрантное измерение энергии потребляемой и отдаваемой в сеть
измерение энергии в 4-х тарифах
месячный расчёт энергии
импульсный выход типа «открытый коллектор» для индикаторов энергии
коммуницирование с внешними устройствами за посредничеством порта RS485 и протокола MODBUS RTU
Технические характеристики
Напряжение питания
85?264В AC/DC
Скорость трансмиссии
2400 / 4800 / 9600 / 19200 / 38400 bps
Потребляемая мощность
<8A
Присоединения проводов
контакты винтовые 1,5мм^2
Диапазон измерений
3?120% Uн
Дисплей
LCD монохромний
Измерение напряжения
400В AC (L-N); 693В AC (L-L) Трёхфазная сеть, три- либо четырёхпроводная
Номинальный ток
5А
Последовательный интерфейс
RS 485
Протокол
MODBUS RTU
Частота питающей сети
45?55Гц
Монтаж устройства
90?90мм
Диапазон рабочих температур
от -20°С до +60°С
Устройство и принцип действия
Мультиметр даёт возможность осуществлять с высокой точностью измерение всех самых важных параметров сети, таких как напряжения и фазные токи, напряжения между фазами, частоту, мощность активную, реактивную, полную, а также коэффициент мощности. Дополнительно мультиметр позволяет осуществлять полный, четырёхквадрантный расчёт энергии (как потребляемой, так и отдаваемой в сеть). Для мониторинга измеряемых величин и конфигурирования анализатора используется размещённый на передней панели многофункциональный дисплей и индикаторные светодиоды. Программируется мультиметр 4-х клавишной клавиатурой. Вмонтированный интерфейс RS485 и задействованный коммуникационный протокол MODBUS RTU, обеспечивают коммуникацию анализатора с широким спектром устройств и промышленных программных продуктов.
